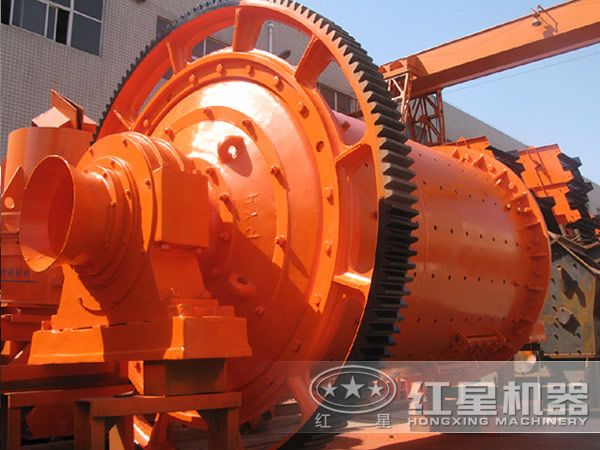

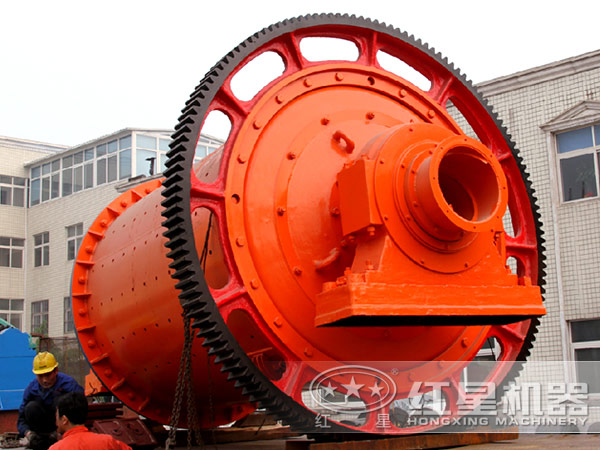

球磨機回轉部分的安裝注意事項

球磨機的回轉部分是球磨機中非常重要的地方，在安裝過程中要特別的小心，下面是7個注意事項。

1、球磨機筒體與中空軸組裝前應對筒體進行檢查，其橢圓度允差不得大于5毫米。

2、球磨機筒體與中空軸組裝時，接合面上的毛刺.飛邊等應清除干凈，并于接合面上涂以鉛丹，接合面的接觸應緊密，并不得加入任何調正墊片。當主軸承組裝合格并擰緊地腳螺栓后，方可將筒體裝在主軸承上。

3、球磨機回轉部分裝在主軸承上，應符合下述規定：

<1>球磨機筒體放在主軸上以后，應檢查兩端標高，在中空軸頸的上母線測量。

<2>相對標高差不得大于1毫米，不允許進料端低于出料端。

<3>兩中空軸的中心線應在同一直線上，用百分表在中空軸外邊的端面上間接測量，其端面跳動允差不大于0.7毫米.(不包括中空軸在主軸承上位的移值)。

4、大齒輪的組裝：

為了方便運輸球磨機，大齒輪在運輸途中分開為兩個半齒圈，在運到工地之后，需將兩部分進行組裝成為完整的齒圈，需保證連接處螺栓的緊固性。

5、設備在基礎上的安裝順序：

<1>應首先安放齒輪罩的下部;

<2>安裝筒體及齒輪部分;

<3>安裝齒輪罩的上面部分。

6、大齒輪與筒體組裝時，齒圈端面與中空軸法蘭端面之間不得大于0.15毫米的間隙，大齒輪裝配后頂圓徑向跳動不得大于0.86毫米，基準端面跳動不得大于1.2毫米，大小齒輪裝配時的齒側間隙應為0.53-1.4毫米，兩齒輪的接觸面積不得小于齒高的45%和齒寬60%。

7、襯板的安裝

<1>在安裝襯板時，應事先檢查襯板不應有影響強度的缺陷，再測量襯板背面(即靠筒體一面)的弧形是否符合圖紙尺寸，背面和四周邊緣應光滑，如有不平之處應用砂輪打磨平整，以免影響安裝質量。

<2>球磨機襯板的安裝方向，必須按圖紙中的方向安裝，不得裝反，襯板之間的間隙不大于10毫米。在安裝平襯板時，應在筒體內壁抹上一層(1：2)水泥砂漿防止球磨機襯板磨損，然后再用螺栓擰緊。

<3>球磨機隔倉板、篦板安裝時，每塊之間的間隙，不得大于其篦縫。
