錘式打砂機也叫錘式制砂機、錘式破碎機，結合國內制砂生產方面的實際情況，研發出的可將物料一次破碎成型的高能制砂設備，適用于各種巖石、磨料、水泥熟料、混凝土骨料等中硬物料和脆性物料的破碎制砂，本文就來介紹錘式打砂機型號參數及報價信息，并附工作現場視頻可供參考

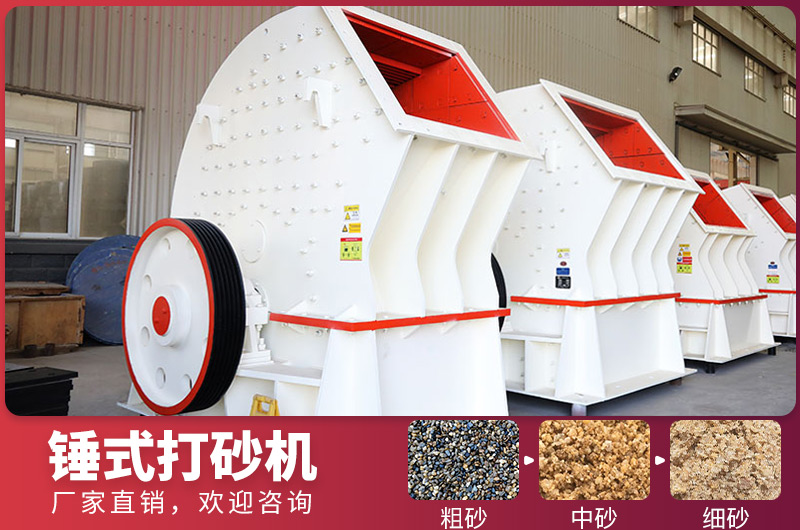

錘式制砂設備，一次成型，節省投資成本

一、錘式打砂機型號參數大全

1、小型錘式制砂機

產量5-55t/h，小產量設備，依靠錘頭打擊物料進行破碎，底部有篦板可自由調節出料粒度，破碎效果好，節能低耗、占地面積小，性價比很高，非常適合小型砂石廠使用。

小錘破

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

2、大型錘式制砂機

大型設備，產量高達3000t/h，是優化設計的新型設備，一次破碎成型，節省投資成本，錘頭更大更堅固，物料破碎能力強，生產的機制砂呈立方體狀，含粉量少，品質更好；破碎腔深，粉塵不外溢，生產綠色環保。

重錘破

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸 長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

二、錘式打砂機工作原理及內部圖

1、工作原理

電動機帶動轉子在破碎腔內高速旋轉，物料受高速運動的錘子打擊、沖擊、剪切、研磨作用而粉碎。轉子下部設有篩板，可調節出料粒度，小于篩孔尺寸的小顆粒物料通過篩板排出，大于篩孔尺寸的阻留在篩板上繼續破碎。

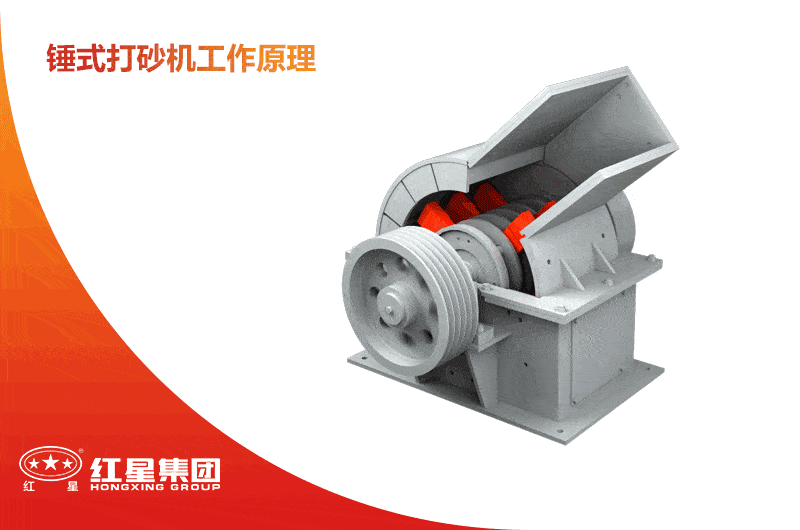

工作原理

2、內部結構

由電機、轉子、主軸、錘頭、襯板、沖撞板、蓖條等裝置組成。

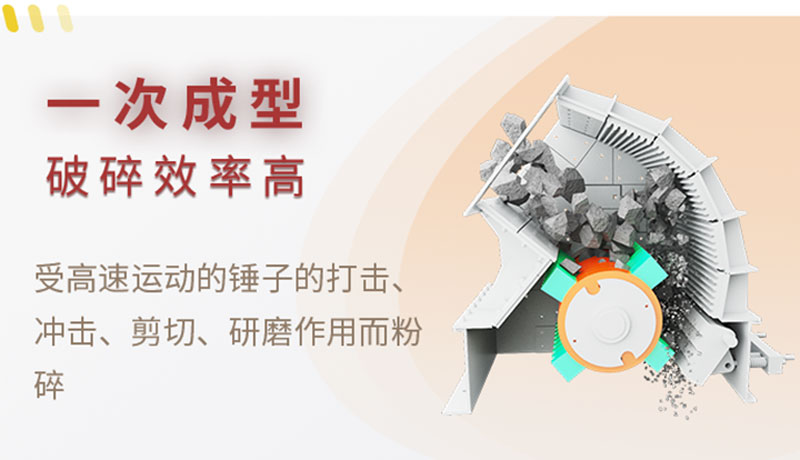

內部圖

錘頭是生產過程中易損壞的零部件，錘頭的損壞不僅會導致錘頭的使用性能降低，同時也造成錘式破碎機的破碎效率降低，嚴重影響整個生產效率的提高。因此，用戶在選購錘式破碎機時，一定要關注錘頭的質量。

紅星機器生產的錘式制砂機錘頭采用了當代先進的復合鑄造工藝，高鉻鑄鐵材質鑄造，這種材料耐磨性、耐沖擊性更強，使用壽命長，降低使用成本，并且提供原裝配件，更換更方便。

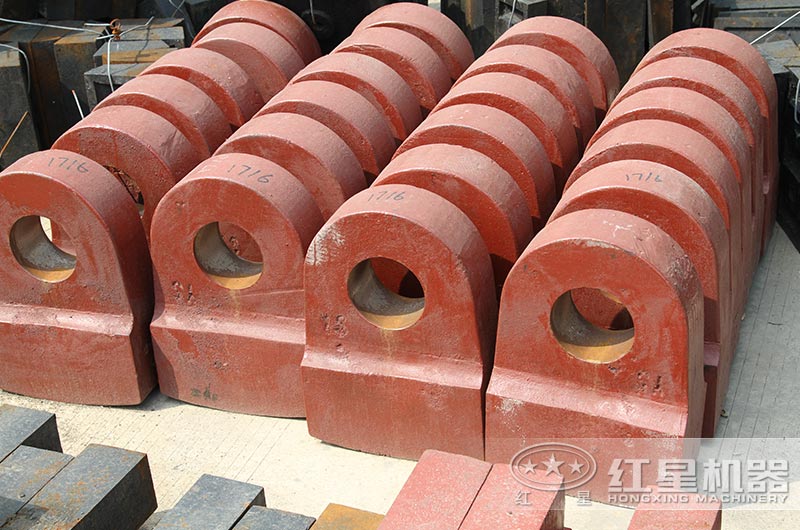

紅星高鉻鑄鐵錘頭，耐磨抗沖擊

三、大型錘式打砂機工作視頻，河北客戶現場

處理物料：青石

生產能力：300t/h

成品規格：0-5-10-20mm砂石

配置設備：ZSW-490×110給料機、1615重錘破、3YK1854振動篩、輸送機等

類似這樣的客戶現場，紅星在全國多個地區都有，可安排您就近參觀，直觀感受設備作業效果。

四、錘式打砂機多少錢一臺？

錘式制砂機價格多少？小產量設備幾萬元就能買到，大產量的十幾萬到幾十萬不等，具體還要根據用戶需求的型號產量來定，另外地區物價水平會影響設備價格，點擊在線咨詢了解紅星廠家的報價，技術人員一對一為您解答，河南紅星是直銷型廠家，所有設備出廠價銷售，沒有中間代理商賺差價，價格更優惠，并且河南這邊物價水平不高，設備制造成本低，價格相對便宜。

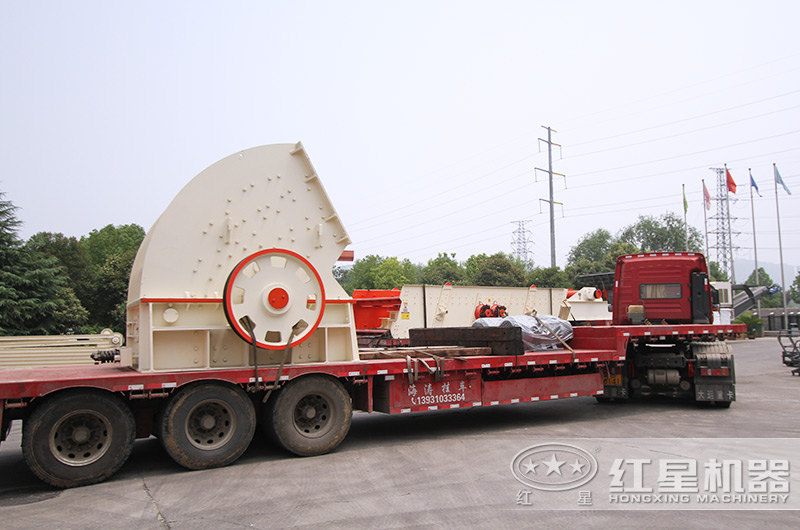

紅星錘破現貨直發

河南紅星40年發展歷程，產品暢銷國內外160多個國家，不僅在設備質量、價格上有優勢，并且服務完善，可提供設備選型、投資成本利潤分析、生產線設計安裝、技術培訓、定期回訪等服務，服務更加貼心，歡迎來廠實地考察，總部地址：河南省鄭州市高新區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區。
