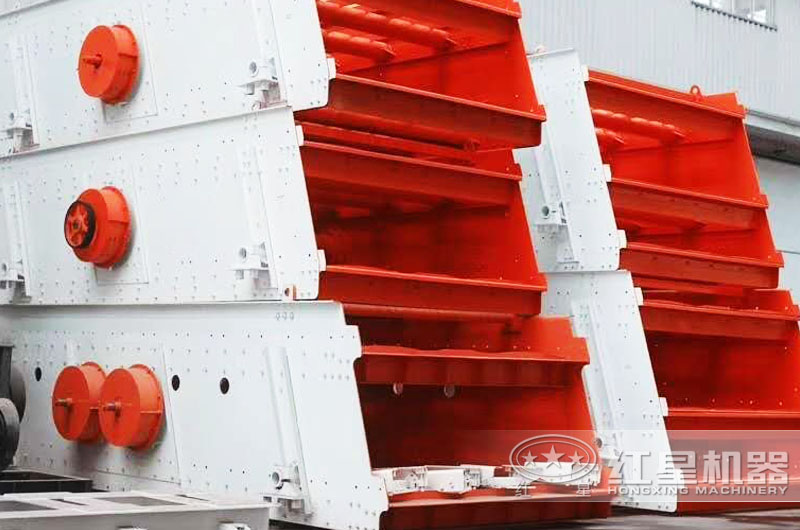

振動篩的支承裝置與隔振裝置的結構詳解

振動篩是一種應用相當廣泛的篩分機械。作為篩子的重要組成部分之一—隔振裝置在篩分過程中的作用非常重要。本文將詳細分析介紹振動篩的支承裝置與隔振裝置的結構。

振動篩的支承方式有吊式和座式兩種。吊式采用的吊掛裝置包括螺旋形壓縮彈簧，鋼絲繩、防擺錘、吊環、鋼繩卡等零部件。

篩子通過四組吊掛裝置吊掛在上層樓板上。改變鋼絲繩的長度可以調整篩面傾角。防擺錘安裝在鋼絲繩的上方，其作用是防止篩箱產生橫向擺動。變化防擺配重在繩上的位置，可改變鋼絲繩的自振頻率，防止共振現象產生，達到防擺目的。

座式支承裝置由彈簧、彈簧的上、下支座、定位塊、篩箱耳軸和摩擦阻尼器等組成。彈簧上支座與篩箱耳軸連接。采用金屬螺旋彈簧減振時，其支座下方設有減振摩擦阻尼器。阻尼器由螺栓、彈簧、橡膠塊和橡膠座等組成。阻尼器的調整是通過調節螺栓，使彈簧由自由高度170mm壓縮到30mm左右。觀察篩分機過共振區的情況，反復調節，直到過共振時振幅比較小和篩子停車較平穩為止。

在振動篩中，減振彈簧既是主振彈簧，又是隔振彈簧。隔振裝置中的彈性元件有金屬螺旋彈簧、橡膠彈簧、復合彈簧和充氣彈簧等多種形式。

隔振裝置的作用有：①系統的固有頻率為彈簧剛度與參振質量的函數，當篩子質量確定后，振動的固有頻率就取決于彈簧的剛度。因此彈簧剛度決定著彈性系統的工作狀態和篩分機工作的穩定性。

②彈簧剛度大，傳給基礎動負荷亦大。因此，適當選擇彈簧的剛度，可以減小傳給基礎的動負荷。
