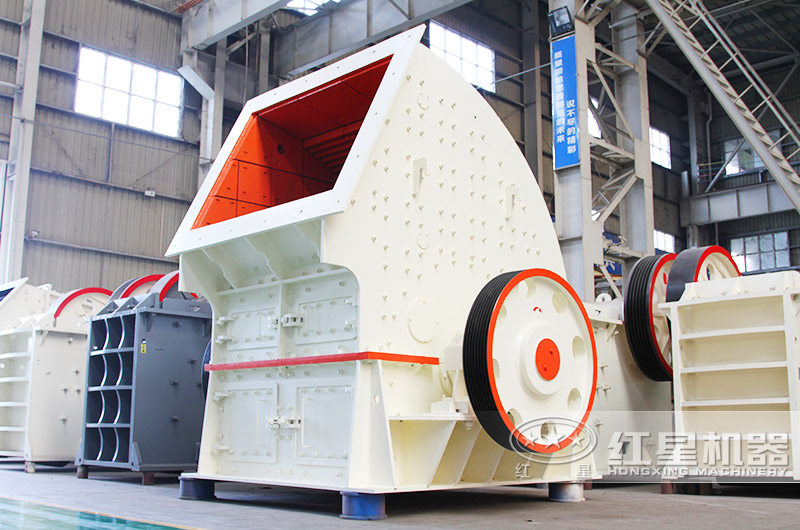

可逆錘式破碎機的結構優化改進

錘式破碎機是礦山作業中的重要設備，由于礦山作業環境十分惡劣，作業過程中維護不當，容易使錘式破碎機出現故障，影響其運行效率。為此，我公司加強了錘式破碎機的研究，以可逆錘式破碎機為例進行說明。

可逆式錘式破碎機一般用于對含水量小于12%,抗壓強度小于120Mpa的脆性物料進行破碎。經常用于各大選煤廠進行物理破碎，由于洗煤濕度大，品種多，容易對設備產生腐蝕。因此，我們更要加強可逆錘式破碎機的設計，保證生產質量。

一、可逆錘式破碎機實際生產中存在的問題

破碎機轉子錘柄軸為分體式結構，由于腐蝕等原因，在錘柄端麗檢修中存在破壞性拆除，對轉子有一定影響。目前破碎機運行狀態參數較差，特別是徑向振動值較大，安裝產品使用說明書劃分，接近在5.-11.2mm/s較差值范圍以內，轉子錘盤在用錘軸孔磨損嚴重，多為橢圓，個別磨損徑向達5-7mm，造成錘柄錘頭在運轉時傾斜，與鄰近的錘頭發生碰撞現象，錘頭掉落，錘柄斷裂引起的檢修明顯增加。

二、對可逆錘式破碎機結構的改進

1、 格板架：原格板架是由錳鋼件組裝而成，在高速錘頭打擊下，格板架經常斷裂，斷裂后必須停機檢修，格板架重新安裝勞動強度大，而且頻繁停車影響了生產的順利進行。所以將原來的齒板改造成為格板架，延長了使用維護的周期，保證生產順利。

2、 翻料板：在翻料板中間手沖擊力比較大的地方焊接合金襯板，延長了翻料板的使用壽命。

3、 下料漏斗：增加錘式破碎機下料漏斗的空間，改變與給礦輸送帶的給礦角度為63度，下料板用高耐磨、高強度的合金材料制成，延長了更換周期，同時也預防了下料漏斗的堵塞。

4、 提高設備零部件的加工精度，尤其是錘式破碎機的軸承。軸承座與機架的生產加工時控制軸承溫度的關鍵，所以，這二者在生產中一定要注意。

通過對錘式破碎機的結構改進，新型的可逆錘式破碎機在實際生產作業中表現出了更高的價值，能夠?yàn)檫x礦廠的生產創造更高的經濟價值。咨詢電話0371-67772626.
